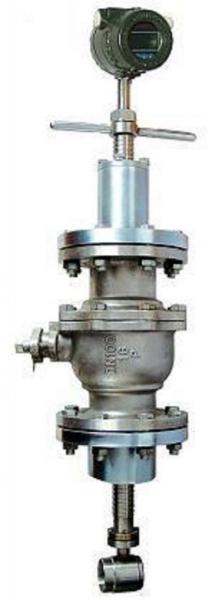

渦街流量計

參數規格

價格：面議    品牌：上海瓷熙    可售地區：全國    發貨地：上海松江

 渦街流量計技術簡介



CX-VFM-GB/E型渦街流量儀表廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮氣氫氣、天然氣、煤氣等) 、水和液體（如：水、汽油、酒精、苯類等）的計量和控制.

一. 工作原理

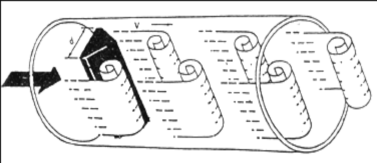

在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼渦街，如圖(一)所示。

1.

 圖(一)
旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式:

                         f=StV/d                 公式(1)
式中：
f－發生體一側產生的卡門旋渦頻率
　　St－斯特羅哈爾數（無量綱數）
　　V－流體的平均流速
　　d－旋渦發生體的寬度
由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數（St）是無因次未知數，

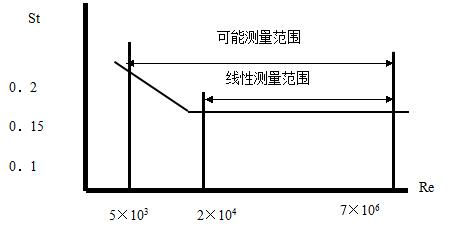

圖（二）表示斯特羅哈爾數（St）與雷諾數（Re）的關系。
概    述


（一） 儀表的安裝外形尺寸：見圖（五）、圖（六）


口徑 （mm）	A	B	C	CH
15~25	70	55	390	455
40	85	80	385	440
50	85	90	390	450
65	85	105	400	470
80	90	120	420	480
100	85	140	440	500
125	95	168	465	530
150	100	194	490	560
200	102	248	545	610
250	115	300	600	660
300	130	350	650	710

口徑 （mm）	DN250	DN300	DN400	DN500	DN600	DN800- 2000
L	60.5	58	65.5	60.5	55.5	45.5
