旋進旋渦流量計

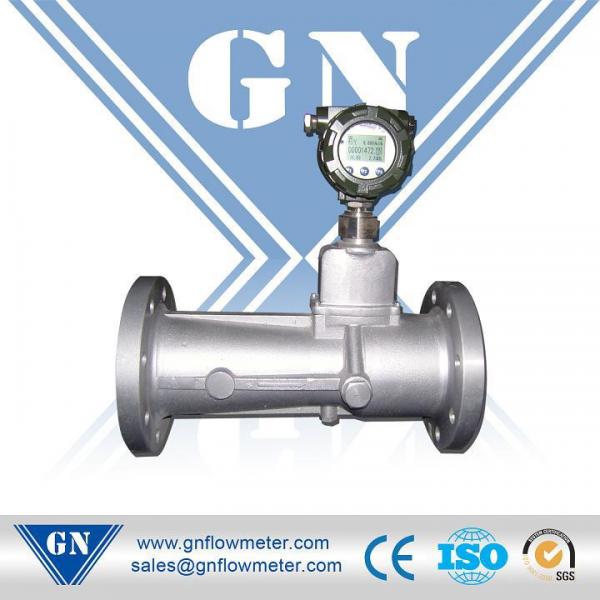

CX-VPFM-LUXB 智能氣體旋進旋渦流量計




工作原理：
流量傳感器的流通剖面類似文丘利管的型線，在入口側安放一組螺旋型導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，最后在液晶顯示屏上顯示出測量結果(瞬時流量、累積流量及溫度、壓力數據)。

流量計結構：
1.旋渦發生體
是有一定角度的螺旋葉片，它固定在殼體收縮段前部，強迫流體產生強烈的漩渦流。
⒉ 殼體
具有一定形狀的流體通道，根據不同的工作壓力及使用條件，殼體材料可采用鑄鋁合金、不銹鋼、紫銅等。
⒊ 智能流量計積算儀
由溫度、壓力檢測模擬通道、流量檢測數字通道以及微處理單元、液晶驅動電路和其它輔助電路組成，并配有外輸信號接口。
4. 溫度傳感器
以Pt100鉑電阻為溫度敏感元件，在一定溫度范圍內，其電阻值與溫度成對應關系。
5. 壓力傳感器
以壓阻式擴散硅橋路為敏感元件，其橋臂電阻在外界壓力作用下會發生預期變化，因此在一定激勵電流作用下，其兩個輸出端的電位差與外界壓力成正比。
6. 壓電晶體傳感器
安裝在靠近殼體擴張段的喉部，可檢測出漩渦進動的頻率信號。
⒎ 消旋器
固定在殼體出口段，其作用是消除旋渦流，以減小對下游儀表性能的影響。

主要技術參數與功能：
流量計規格、基本參數和性能指標

公稱通徑 DN（mm）	流量范圍 (m3/ h)	工作壓力   （MPa）	精度等級	重復性
15	1.5～12	1.6 2.5 4.0 6.3 10 16 25 42	1.0 1.5	小于基本誤差限絕對值的1/3
20	2～15
25	3.0～30
32	6.0～60
40	7.0～70
50	10～130
80	30～400
100	70～800
125	90-1000
150	190～1900
200	240～3600

標準狀態條件：P=101.325KPa，T=293.15K
使用條件：
環境溫度：-30℃～+65℃
相對濕度：5%～95%
介質溫度：-20℃～+80℃
大氣壓力：86KPa～106KPa
防爆標志：ExdIIBT4;ExiaIICT4
防護等級：IP65
壓力損失

工作電源：
A．外電源：＋24VDC±15%，紋波＜5％，適用于4～20mA輸出、脈沖輸出、報警輸出、RS-485、Hart等；
B．內電源：1組3.6V鋰電池（ER26500），當電壓低于3.0V時，出現欠壓指示。
整機功耗：
A．外電源：<2W;
B．內電源：平均功耗1mW，可連續使用兩年以上。
輸出方式：
1) 脈沖輸出
2) 當量輸出
3) RS-485通信（光電隔離）
4) 4-20mA標準電流信號（光電隔離）

流量計實際壓力損失計算公式如下：
…………………(1)
式中：
ΔP1——流量計實際壓力損失（KPa）；
ρ  ——被測介質密度（kg/m3）
ΔP ——介質為干空氣時流量計的壓力損失(KPa),其特性曲線見下圖

接線口：出線接口為M20×1.5內螺紋。

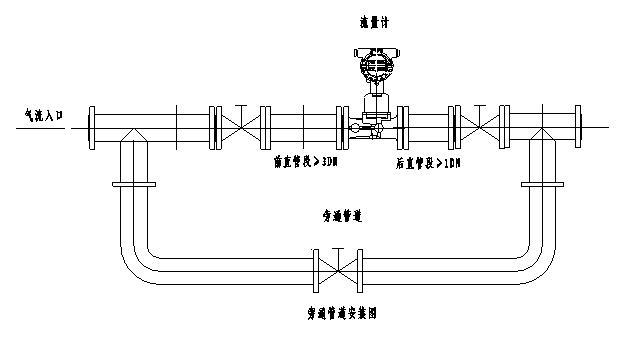

4、選型與安裝
選型計算公式如下：



式中：T、P、Pa含義同上，Q為體積流量，Qn為標準體積流量，Z/Zn數值列于表2.因計算步長較大，表內數據僅供參考，表中數據按天然氣真實相對密度Gr=0.600，氮?dú)夂投�氧化碳摩爾分�(jǐn)?shù)均為0.00計算。當介質壓力低于0.1MPa，均可按Z/Zn＝1估算。

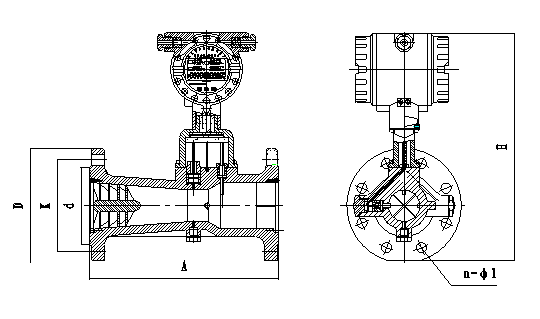

流量計外形尺寸及安裝外形尺寸圖
流量計的外形尺寸如圖所示，流量計采用法蘭或螺紋、卡箍等連接方式。

法蘭連接式

公稱通徑 DN(mm)	公稱壓力 (MPa)	外形尺寸		表體材質		重量 (kg)	連接方式
		表體長度A	高度H	不銹鋼	鋁合金
15/20	1.6、2.5、4.0	160	360	√	√	6	法蘭式 螺紋式 卡箍式
	6.3、10	160	365	√		8
25	1.6、2.5、4.0	180	367	√	√	7
	6.3、10	180	378	√		10
32	1.6、2.5、4.0	200	383	√	√	9
	6.3、10	200	402	√		12
40	1.6、2.5、4.0	200	383	√	√	9
	6.3、10	200	402	√		12
50	1.6、2.5、4.0	230	403	√	√	11
	6.3、10	230	421	√		14
80	1.6	330	438	√	√	11
	2.5、4.0	330	438	√		18
	6.3、10	330	446	√		21
100	1.6	410	468	√	√	14
	2.5、4.0	410	475	√		18
	6.3、10	410	483	√		33
150	1.0	585	542	√	√	21	法蘭式
	1.6、2.5	585	549	√		52
	4.0、6.3、10	585	572	√		72
200	1.0	700	618	√	√	41
	1.6、2.5	700	626	√		117
	4.0、6.3、10	700	634	√		127

注：高壓表需定做，常見為10Mpa、16 Mpa、20Mpa、25Mpa、42 Mpa。
